IP-Klassifizierung der Produkte von BJ-Gear GmbH

Die IP-Klassifizierung ist eine internationale Norm (DS/EN 60529), die den Schutzgrad für elektrische Produkte angibt. Die Einstufung kann verwendet werden, um sicherzustellen, dass das Produkt und das Material im Inneren des Produkts gegen externe Fremdkörper oder Flüssigkeiten geschützt sind.

Aufbau der Gehäuseklassen (IP-Code)

Die IP-Kennzeichnung besteht aus den Buchstaben IP, gefolgt von zwei Zahlen und in einigen Fällen einem oder zwei Buchstaben. IP steht für Ingress Protection (Schutz gegen Eindringen), und die beiden Zahlen geben an, wie gut das Produkt gegen das Eindringen von Fremdkörpern bzw. Flüssigkeit geschützt ist. Die erste Zahl bezieht sich auf den Schutz des Produkts gegen das Eindringen von festen Gegenständen (Berührung und Fremdkörper), was auch den Schutz gegen das Berühren unsicherer Teile im Inneren des Produkts durch Personen einschließt. Die zweite Zahl gibt den Schutz des Produkts gegen das Eindringen von Flüssigkeiten an.

Manchmal werden den Ziffern Buchstaben nachgestellt. Der erste Buchstabe kann hinzugefügt werden, wenn der Grad des Schutzes gegen das Berühren gefährlicher Teile besser ist als die erste Ziffer angibt oder wenn die erste Ziffer durch ein X ersetzt wird. Der zweite Buchstabe kann hinzugefügt werden, wenn es zusätzliche Informationen gibt, die nicht durch die Zahlen abgedeckt sind.

Wählen Sie die gewünschte IP-Schutzart

Der Grad des Schutzes gegen die Berührung unsicherer Teile im Inneren des Produkts und gegen das Eindringen von Fremdkörpern wird mit Zahlen von null bis sechs angegeben. Je höher die erste Zahl ist, desto feiner ist der Fremdkörper, gegen den das Produkt geschützt werden muss. Der Grad des Schutzes gegen das Eindringen von Flüssigkeiten wird mit Zahlen von null bis neun angegeben, aber je höher die Zahl, desto größer ist die Wassermenge, der das Produkt standhalten muss.

Eine höhere IP-Klassifizierung bedeutet nicht unbedingt ein besseres Produkt. Die Zahl steht für verschiedene Tests, und ein Produkt mit einer Schutzart von beispielsweise IP67 ist daher nicht unbedingt besser als ein Produkt mit einer Schutzart von beispielsweise IP65. Es gibt unterschiedliche Anforderungen für die Klassifizierungen, daher ist es wichtig, dass Sie Ihre Wahl auf Ihre Bedürfnisse abstimmen.

Schutz gegen Berührung und Eindringen von Fremdkörpern

Mit der Schutzart IP1X ist das Produkt gegen Gegenstände größer als 50 mm geschützt. Das bedeutet, dass eine Hand oder eine Kugel, die größer als 50 mm ist, nicht unbeabsichtigt in das Produkt eindringen und mit unsicheren Teilen in Berührung kommen kann.

IP2X bedeutet, dass das Produkt gegen Gegenstände geschützt ist, die größer als 12,5 mm sind. Das bedeutet, dass ein Prüffinger mit einem Durchmesser von 12 mm und einer Länge von 80 mm nicht in das Produkt eindringen und die gefährlichen Teile berühren darf und dass eine Kugel mit einem Durchmesser von 12,5 mm nicht in das Produkt eindringen darf.

IP3X bedeutet, dass das Produkt gegen das Eindringen von Elementen mit einem Durchmesser von mehr als 2,5 mm geschützt ist, was anhand eines Prüfkörpers (Ø2,5 x L 100 mm) überprüft wird. Produkte der Schutzart IP4X sind gegen das Eindringen von Elementen mit einem maximalen Durchmesser von 1 mm geschützt. IP5X ist eine Erweiterung von IP4X. Ein Prüfling darf immer noch nicht in das Produkt eindringen können, aber zusätzlich muss das Produkt gegen Staub geschützt sein, d. h. Staub darf nicht so weit eindringen können, dass er die Funktion und/oder Sicherheit beeinträchtigen kann.

Produkte mit einer IP6X-Einstufung müssen zu 100 % staubdicht sein. Die Geräte von BJ-Gear mit einer IP-Zulassung haben alle eine IP6X-Zulassung erhalten.

Schutzgrade gegen das Eindringen von Flüssigkeiten mit schädlichen Auswirkungen

Wenn die Wasserschutznummer 0 lautet, ist nicht davon auszugehen, dass das Produkt wasserdicht ist. Eine 1 und 2 bedeuten, dass das Produkt Tropfwasser aus senkrechten bzw. schrägen Winkeln (+/- 15°) standhält. Eine Wasserschutzzahl von 3 bedeutet, dass das Produkt Spritzwasser standhält, während 4, 5 und 6 die Beständigkeit gegen Spritzwasser, Wasserstrahl bzw. starken Wasserstrahl angeben. Wenn Produkte eine Wasserschutznummer von 7 oder höher haben, können sie in Wasser getaucht werden. Eine 7 bedeutet, dass das gesamte Produkt bis knapp unter die Oberfläche eingetaucht werden kann, und eine 8 bedeutet, dass das Produkt mehr als einen Meter bis zur Oberfläche eingetaucht werden kann. Um eine 9 zu erreichen, muss das Produkt einer Hochdruckreinigung und einem Dampfstrahl standhalten können.

Anforderungen für flüssige Penetrationstests

Bei der Prüfung von Produkten sind verschiedene Anforderungen zu erfüllen. In den Prüfvorschriften finden Sie Anforderungen an die Wassertemperatur und -qualität. Außerdem gibt es Einschränkungen bei der Durchführung der Prüfungen.

Bei der Durchführung von Tests muss die Wassertemperatur so nah wie möglich an der Temperatur des Geräts liegen und darf nicht mehr als +/- 5 °C abweichen. Dies ist wichtig, da große Temperaturunterschiede das Ergebnis erheblich verändern können. Außerdem sollte das Wasser sauber und frisch sein, d. h. es sollte Leitungswasser ohne jegliche Zusätze - auch ohne Reinigungsmittel - sein.

Es ist erwähnenswert, dass die Norm nicht vorschreibt, dass während der Prüfung kein Wasser in das Produkt gelangen darf. Es wird auch nicht beschrieben, wie viel Wasser in das Produkt gelangen darf. Sie besagt jedoch, dass das Wasser, falls es doch eindringt, den ordnungsgemäßen Betrieb nicht beeinträchtigen, keine Schäden verursachen, keine Teile erreichen darf, die nicht nass werden sollen, und sich nicht an oder auf Kabelbaugruppen ansammeln darf.

IPX1- und IPX2-Prüfung

Die Prüfung elektrischer Produkte muss gemäß den Anweisungen in der Norm durchgeführt werden. IPX1- und IPX2-Tests werden mit einem Tropfschalensystem durchgeführt, das aus einem Gitter mit mehreren Düsen besteht. Das Produkt wird auf einen nassen Drehteller gelegt, der sich 200 mm unterhalb des Tropfschalensystems befindet, und Wasser wird auf das Produkt getropft. Für den IPX1-Test werden 10 Minuten lang Wassertropfen mit einer Geschwindigkeit von 1 mm pro Minute aufgebracht, während sich das Produkt eine Umdrehung pro Minute mit einer Exzentrizität von 100 mm dreht. Für den IPX2-Test muss das Produkt um 15 % in vier Richtungen gekippt werden (vertikal auf dem Produkt mit zwei zueinander senkrechten Ebenen). Das Wasser muss 10 Minuten lang mit einer Geschwindigkeit von 3 mm pro Minute abtropfen, unterteilt in 2,5 Minuten in den vier verschiedenen Neigungspositionen.

IPX3- und IPX4-Prüfung

IPX3 und IPX4 werden bei unterschiedlichen Sprühwasserdrücken getestet. Die Tests werden mit einer Handdüse oder einem oszillierenden Sprühsystem durchgeführt und dauern 5 Minuten. Beim IPX3-Test wird das Produkt in einem Winkel von 60° und 120° mit 0,7 Litern pro Minute besprüht, beim IPX4-Test aus allen Richtungen mit einem Druck von 10 Litern pro Minute.

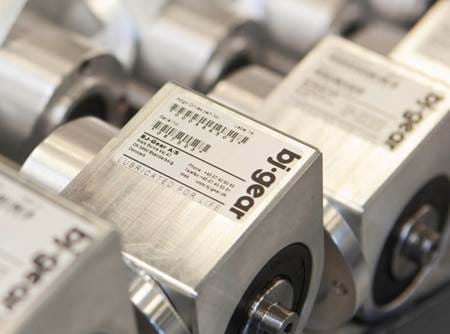

BJ-Gear Produkte sind mindestens wasserdicht nach IP65

Die Getriebe von BJ-Gear GmbH halten mindestens dem Wasserdruck gemäß IPX5 stand. Zur Prüfung nach IPX5 muss das Produkt aus einer Entfernung von 2,5-3 Metern mit einer Düsenöffnung von Ø6,3 mm und einem Druck von 12,5 Litern Wasser pro Minute aus allen Richtungen mindestens 3 Minuten lang besprüht werden. IPX6 wird auf dieselbe Weise geprüft, jedoch mit einer Düsenöffnung von Ø12,5 und einem Druck von 100 Litern pro Minute.

Bei den Tests für IPX7 und IPX8 muss das Produkt in Wasser getaucht werden. Der IPX7-Test wird durchgeführt, indem das Produkt so weit eingetaucht wird, bis der niedrigste Punkt des Produkts einen Meter von der Wasseroberfläche entfernt ist. Der obere Punkt muss sich jedoch mindestens 15 cm unter der Wasseroberfläche befinden. Das Produkt muss mindestens 30 Minuten lang untergetaucht werden. Um den Schutzgrad IPX8 zu erreichen, muss das Produkt unbegrenzt untergetaucht werden können. Die übrigen Bedingungen werden vom Hersteller und dem Benutzer festgelegt; die Anforderungen müssen lediglich strenger sein als IPX7.

IP69 für die Lebensmittelindustrie

Ein Produkt kann die Schutzart IPX9K erreichen, wenn es sowohl einem hohen Wasserdruck als auch einer hohen Temperatur, z. B. einem Dampfstrahl, standhalten kann. Das Produkt muss aus Winkeln von 0°, 30°, 60° und 90° mit einem Abstand von 30 Sekunden in jeder Position und in einem Abstand von 10-15 cm besprüht werden. Das Wasser muss eine Temperatur von mindestens 80°C haben und der Wasserdruck muss 14-16 Liter pro Minute betragen. Außerdem muss das Produkt auf einen Drehteller gestellt werden, der sich alle 12 Sekunden dreht. Die Schutzart kann nur mit dem höchsten Schutzgrad gegen Staub erreicht werden und ist daher mit IP69 gekennzeichnet. Diese Zulassung wird vor allem in der Lebensmittelindustrie verwendet.
